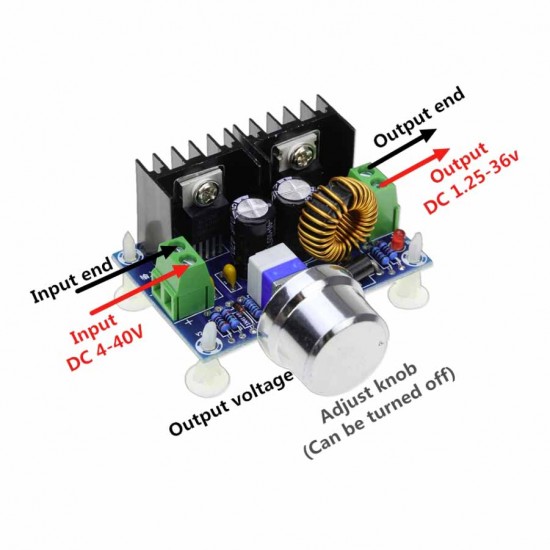

XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü XL4016E1 Motor Hız Sürücüsü

XL4016E1, yüksek verimlilik, düşük dalgalanma ve mükemmel hat ve yük regülasyonu ile 12A'lık bir yükü çalıştırabilen 180 kHz sabit frekanslı bir PWM buck (düşürme) DC-DC dönüştürücüdür.

Minimum sayıda harici bileşen gerektiren bu regülatörün kullanımı kolaydır ve dahili frekans kompanzasyonu ve sabit frekanslı bir osilatör içerir.

PWM kontrol devresi, görev oranını %0'dan %100'e doğrusal olarak ayarlayabilir.

İçeride bir aşırı akım koruma işlevi bulunur.

Aşırı akım koruması, aşırı sıcaklık koruması ve kısa devre korumasını sağlamaktadır.

Kısa koruma işlevi gerçekleştiğinde, çalışma frekansı 180KHz'den 48KHz'e düşürülecektir.

Harici bileşen sayısını en aza indirmek için dahili bir telafi bloğu bulunur.

Maksimum çıkış akımı 8A'ya ulaşıldığında, fan eklemeniz gerekir.

Uzun süreli çalışma akımı 5A’dır.



Kullanım Alanları:

LCD Monitör ve LCD TV

Dc Motor Hız Kontrolü

Taşınabilir Enstrüman Güç Kaynağı

Telekom/Ağ Ekipmanları



Teknik Özellikleri:

Giriş Gerilimi: 8-36V/DC

Çıkış Gerilimi: 1.25-36V/DC

Verimlilik: %94

Maksimum Çıkış Akımı: 8A

Maksimum Güç: 200W

Voltaj Düzenleme Modu: PWM Modülasyonu

Dahili Termal Kapatma İşlevi

Dahili Akım Limit Fonksiyonu

Dahili Çıkış Kısa Koruma Fonksiyonu

Mükemmel Hat ve Yük Regülasyonu





XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü XL4016E1 nasıl kalibre edilir?



Giriş voltajı kalibrasyon moduna (“IN” AÇIK) girmek için düğmeyi bırakın; düğmeyi 4 saniye basılı tutun ve çıkış voltajı kalibrasyon moduna girmek için düğmeyi bırakın (“OUT” AÇIK); düğmeyi 4 saniye basılı tutun ve kalibrasyon modundan çıkmak için düğmeyi bırakın, tüm parametreler otomatik olarak kaydedilecektir.
